Descrizione
PRESTAZIONI DEL SISTEMA
- :: TRASMITTANZA TERMICA:
- con vetro Ug: 0,7 (interc. caldo): Uw = 1,1 W/m2 K
- ————————————
- :: TRASMITTANZA TERMICA:
- con vetro Ug: 1,0 ( interc. caldo): Uw = 1,4 W/m2 K
- ————————————
- :: PERMEABILITÀ ALL’ARIA:
- CLASSE 4
- ————————————
- :: TENUTA ALL’ACQUA:
- E1500
- ————————————
- :: RESISTENZA AL CARICO DEL VENTO:
- CLASSE C5

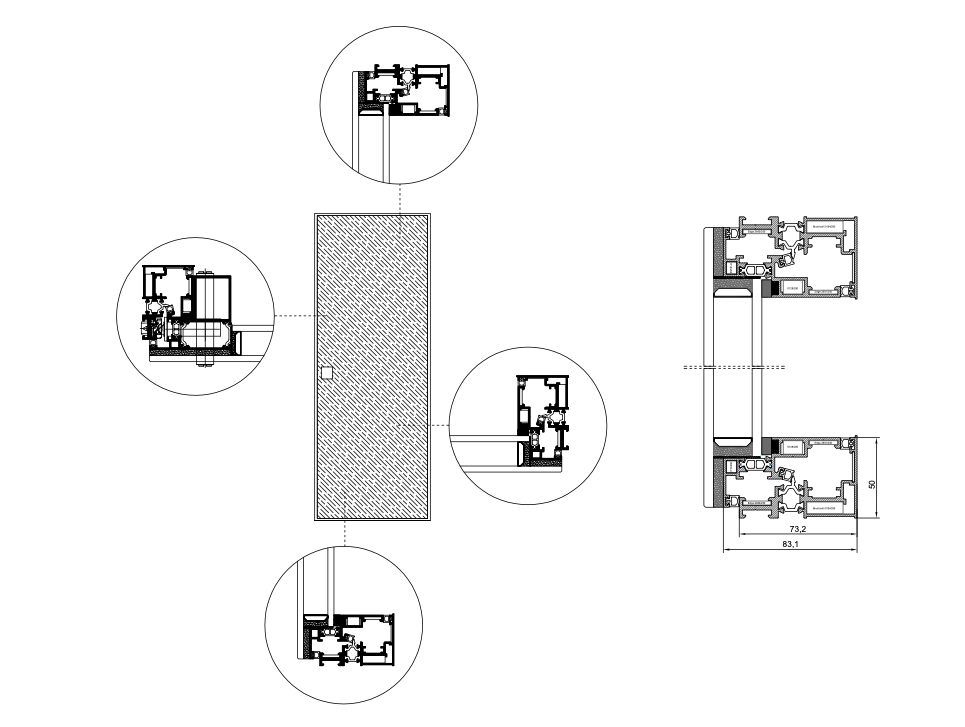

Caratteristiche dimensionali
| Dimensione telaio fisso | sez. 88 mm |
| Dimensione anta mobile | 93 mm |
| Fuga tra telaio e anta | 5 mm |
| Fuga sul nodo centrale | 5 mm |
| Dimensione vetro | da 25 - 35 mm |
DATI TECNICI
- :: PROFILATI ESTRUSI LEGA:
- 6060 (EN 573-E e E755-2)
- ————————————
- :: TOLLERANZE DIMENSIONALI E SPESSORI:
- UNI ENI 12020-02
- ————————————
- :: TIPO DI TENUTA ARIA ACQUA:
- Giunto aperto e camera europea
- ————————————
- :: TAGLIO TERMICO:
- realizzato con bacchette di poliammide PA 6.6 rinforzate al 25% con fibra di vetro aventi larghezza 34 mm
- ————————————
- :: VUOTO VETRO:
- da 30 a 71 mm di spessore
- ————————————
- :: DIMENSIONE BASE DEL SISTEMA:
- Telaio fisso: sez. 68 mm Telaio mobile/anta: 71 mm Fuga tra telaio e anta mobile: 5 mm Fuga sul nodo centrale: 5 mm Aletta di battuta a muro: da 25 – 35 mm
- ————————————
- :: IMPIEGO:

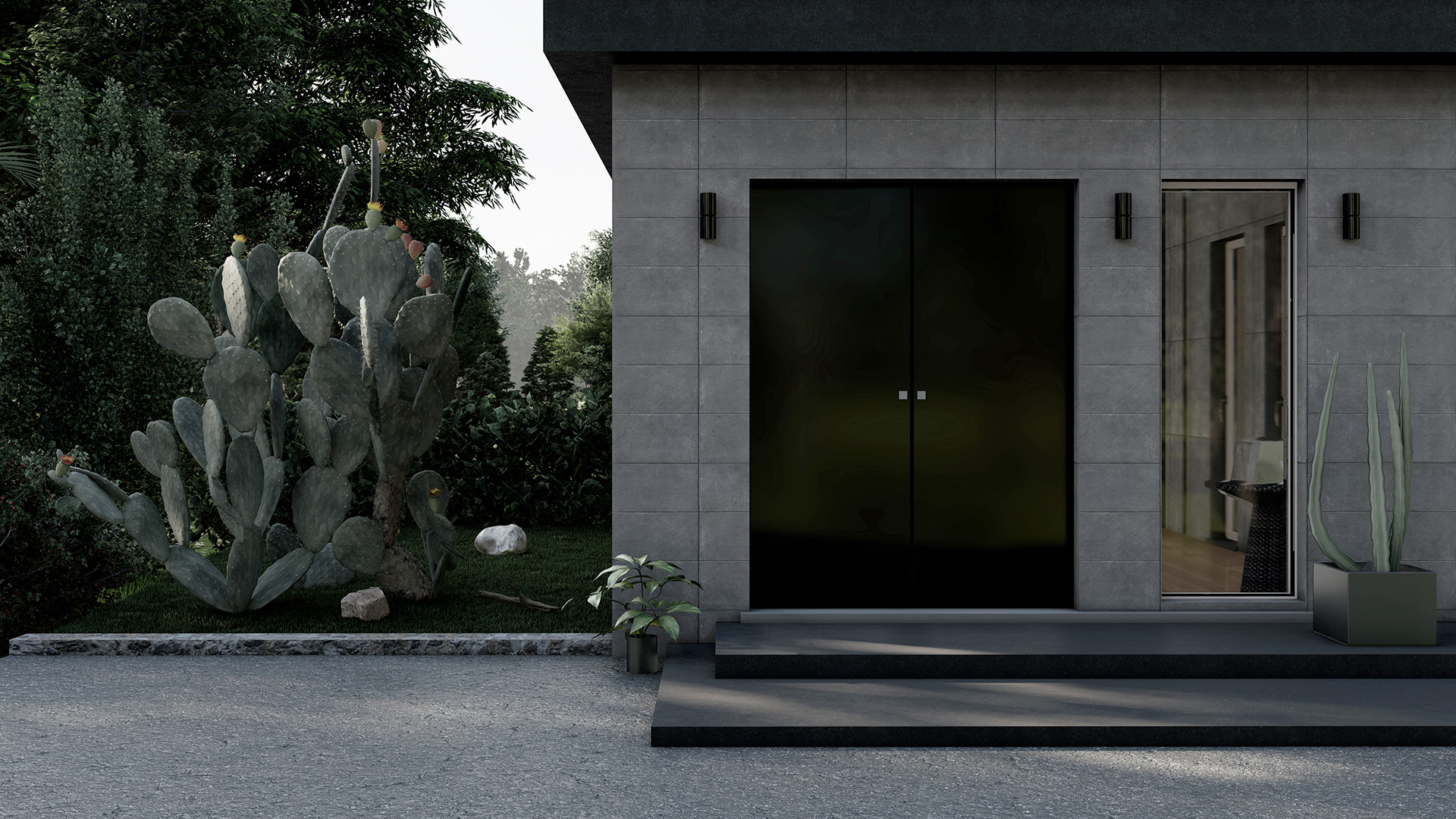

- Il sistema permette la realizzazione di: finestre, porte finestre, vasistas, portoncini, tutte con mostra architettonica del solo vetro. Ante snelle e leggere con una larghezza in vista di soli 20 mm.
