Descrizione
Tipologie di montaggio

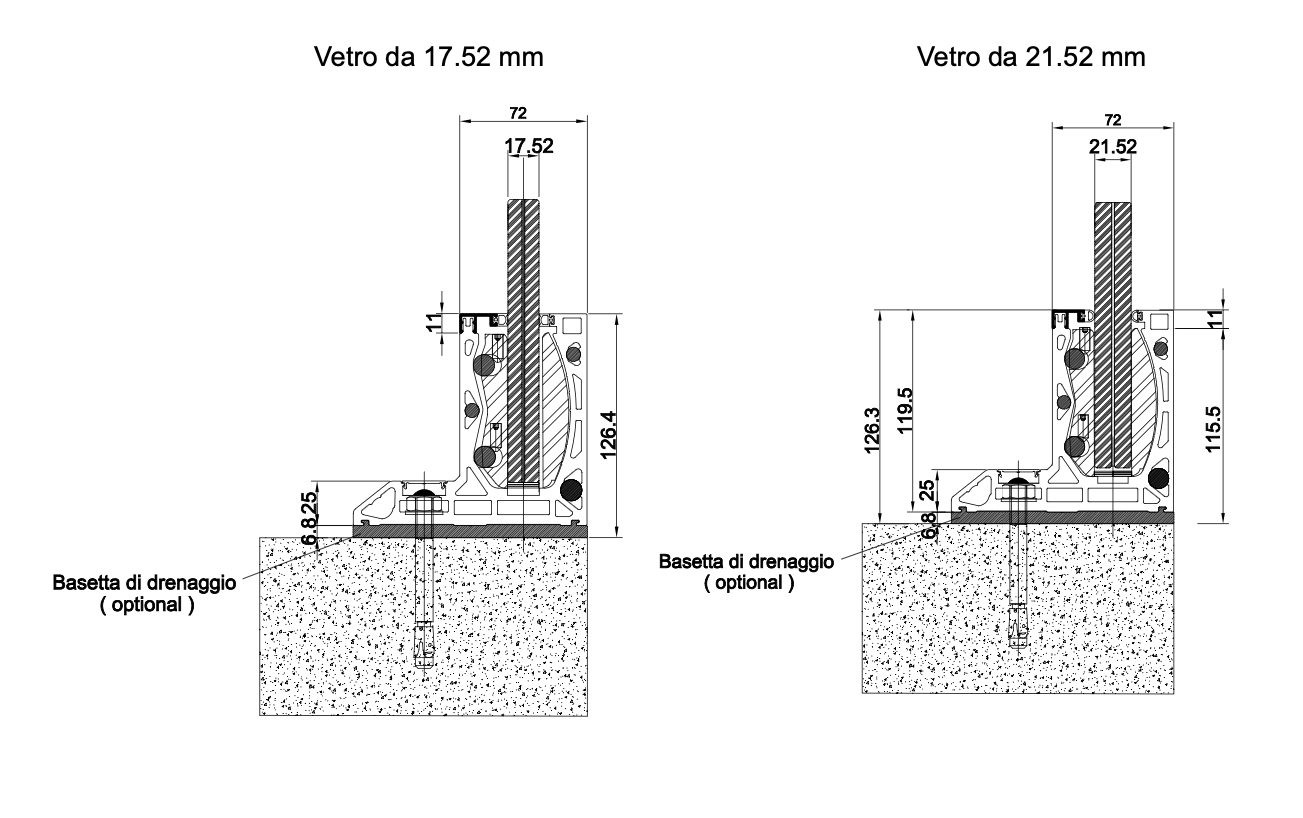

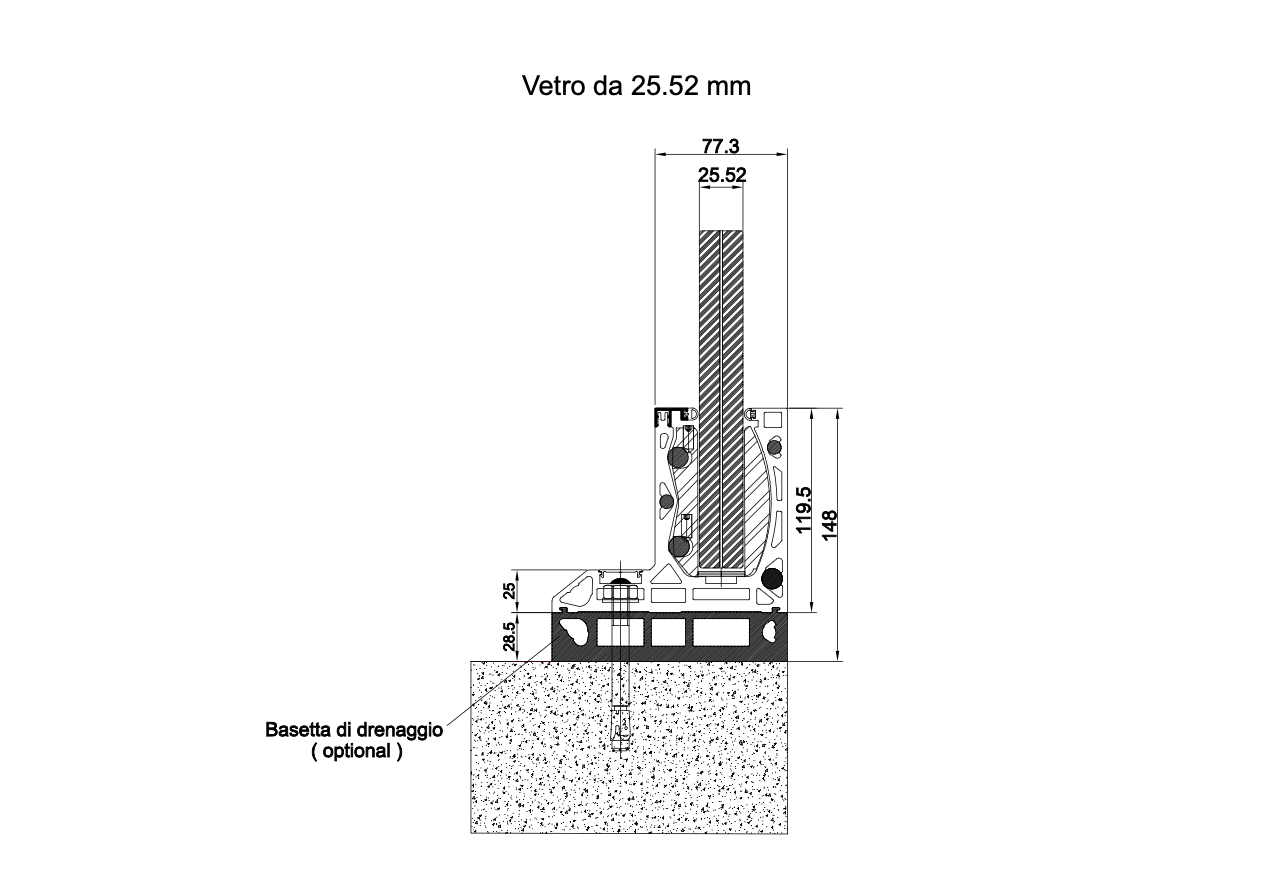

Montaggio a pavimento
Optional

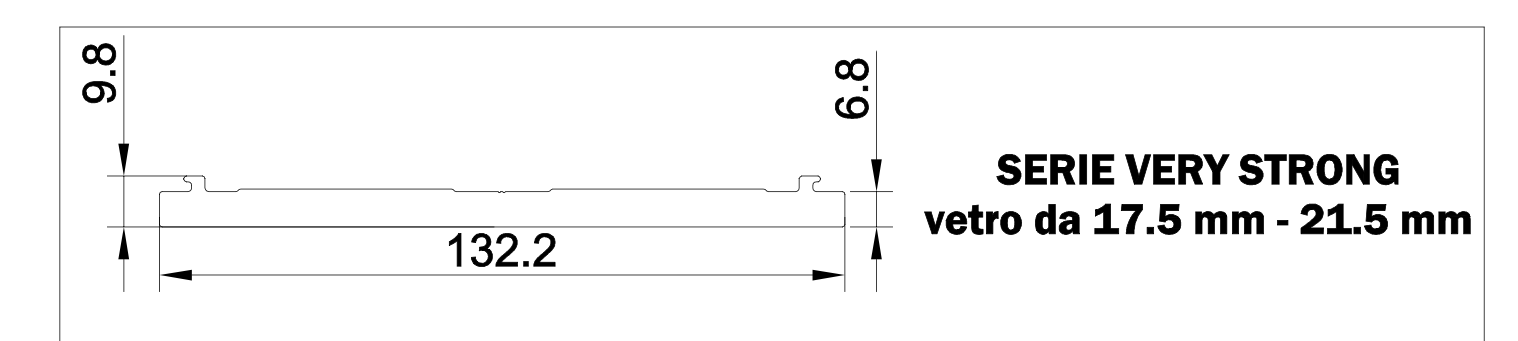

Basetta di drenaggio per montaggio a pavimento
DATI TECNICI
- :: PROFILATI ESTRUSI LEGA:
- 6060 (EN 573-E e E755-2)
- ————————————
- :: DIMENSIONE VETRO:
- 17.52 mm – 21,52 mm
- ————————————
- :: DIMENSIONE BASE DEL SISTEMA:
- Larghezza balaustra: 72 mm
- Altezza balaustra: 72,5 mm – 117 mm
- Binario guida di drenaggio: 6,8 mm

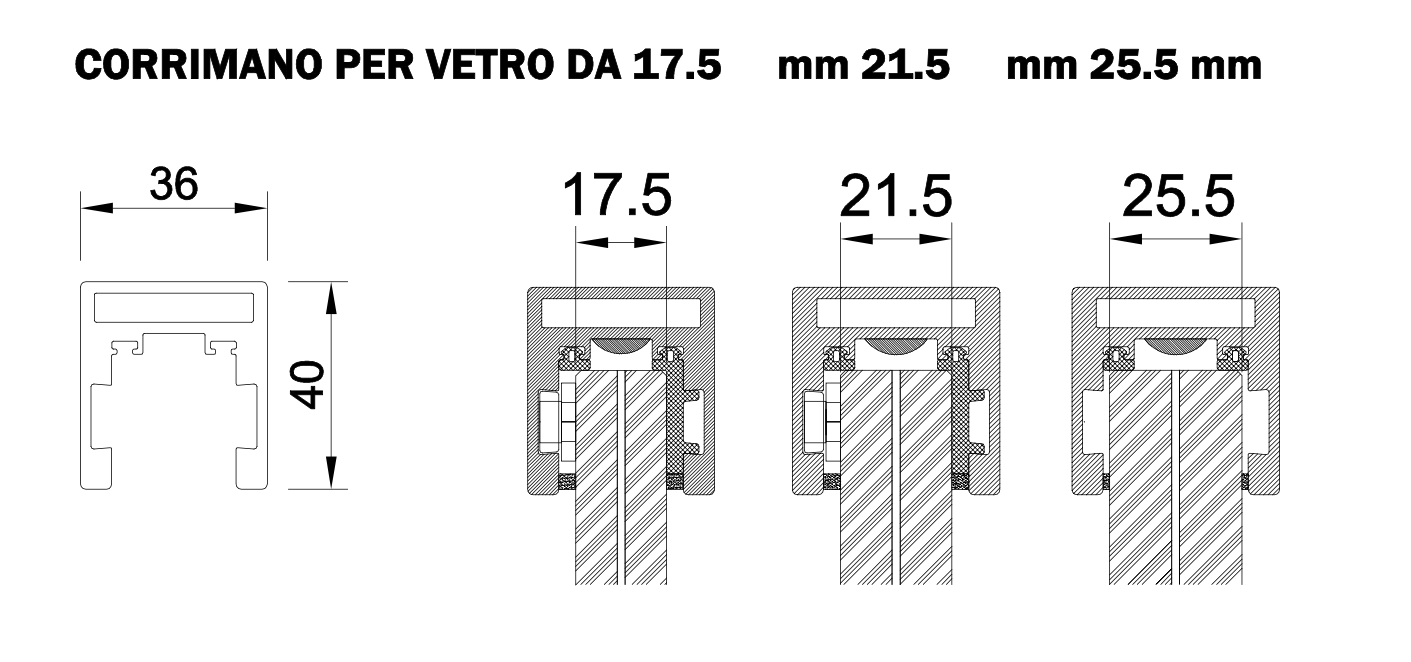

- Larghezza corrimano: 36 -40 mm
- Altezza corrimano: 40 mm
- Larghezza fermavetri: 19,2 mm – 21,2 mm
- Fissaggio vetro: attraverso set di pinze regolabili per il fissaggio e per la regolazione del vetro
- ————————————
- :: VARIANTI:
- Il sistema balaustra EKOS RAILING può essere realizzato con o senza corrimano continuo offrendo di conseguenza un vasta gamma di varianti costruttive.
Caratteristiche dimensionali
| Dimensione telaio fisso | sez. 88 mm |
| Dimensione anta mobile | 93 mm |
| Fuga tra telaio e anta | 5 mm |
| Fuga sul nodo centrale | 5 mm |
| Dimensione vetro | da 25 - 35 mm |
PRESTAZIONI DEL SISTEMA
- :: PRESTAZIONI:

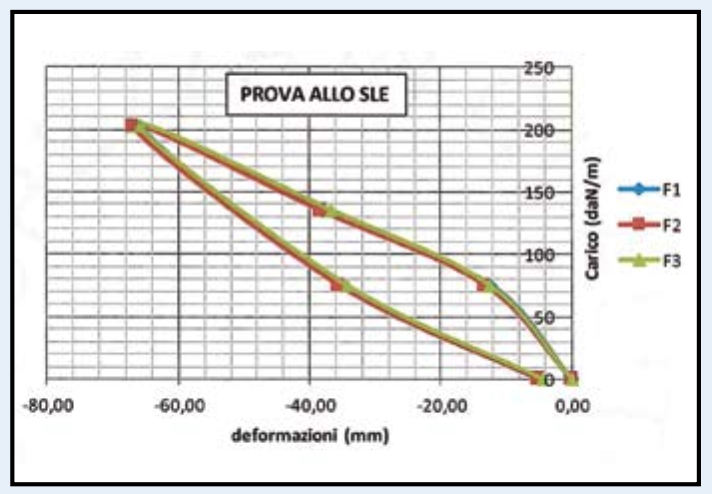

- Resistenza sotto carico statico lineare. Dalla tabella e dal grafico sopra riportati si evince che: nella fase di massimo carico si è registrato uno spostamento medio di -65,65 mm con una deformazione residua allo scarico di -0,37 mm. Il vetro in esame non ha subito nessun tipo di rottura: esito POSITIVO.
